1 产品介绍

IRW-S1210微功率协议数据采集器是一款针对国家电网、电力行标《输变电设备物联网微功率无线网通信协议》数据的空口抓包、解析工具,可用于无线微功率传感器数据采集,用户可根据采集的数据判断传感器工作状态、信号强度。该工具采集的数据可通过串口工具在电脑上打印显示,具有外观精致小巧,便于固定,功耗低等优点,适用于现场工程运维的数据监听,也可适用于传感器研发测试。

2 应用场景

2.4G无线微功率传感器的数据抓包、解析,适用于现场工程运维的传感器数据监听,也可适用于传感器研发测试。

3 产品特点

l支持国网Q/GDW 12020-2019《输变电设备物联网微功率无线网通信协议》

l支持电力行标DL/T 2807-2024 《输变电设备物联网微功率无线网通信协议》

l支持抓取2.4G空口原始数据包

l支持数据解析,可解析传感器ID、频点、信号强度、参量编码及数值

l支持频点切换功能,可监听微功率协议全频点数据

l支持白名单监听功能,过滤干扰ID数据

l操作简单,使用友善串口助手可直接打印

l尺寸小巧,USB供电,可夹在笔记本电脑上,方便工程运维人员使用

4 技术参数

名称

参数

通信方式

LoRa

通信频段

2400MHz~2483MHz

接收灵敏度

-110dBm @812Kbps

通信协议

输变电设备物联网微功率无线网通信协议

供电

USB供电,5V

串口速率

115200bps

最大数据包长

250byte

天线接口

SMA-K

数据接口

MINI-USB

5 包装清单

序号

配件名称

数量

单位

备注

1

采集器本体

1


2

USB转MINI-USB转接线

1


3

2.4G鞭状天线

1




6 使用说明

将天线插好,USB数据线连接电脑,打开友善串口调试助手(建议用V2.5.8),点击“开始”即可查看数据监听解析结果。

串口配置:

1. 波特率:115200

2. 数据位:8位

3. 停止位:1位

4. 校验位:无

5. 采用ASCII输入和输出

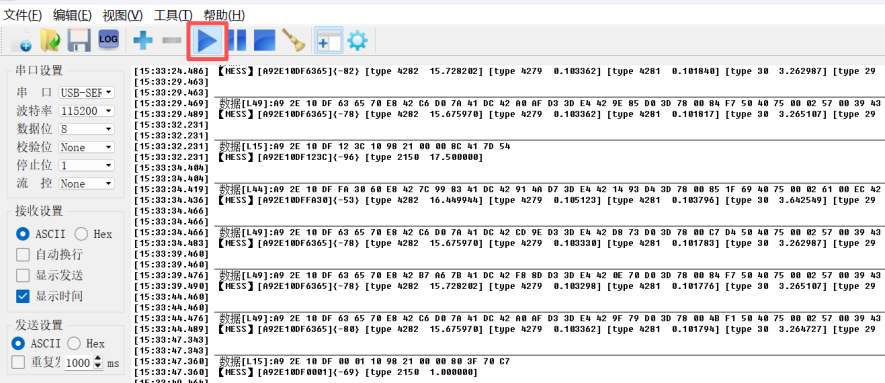

友善调试助手配置截图

▲ 快速使用

1. 模块上电之后,默认业务频点为25,波特率115200;

2. 发送设置为ASCII,串口输入指令,点击发送即可;

3. 串口软件显示如下图,可显示传感器ID、频点、信号强度、参量编码及数值。

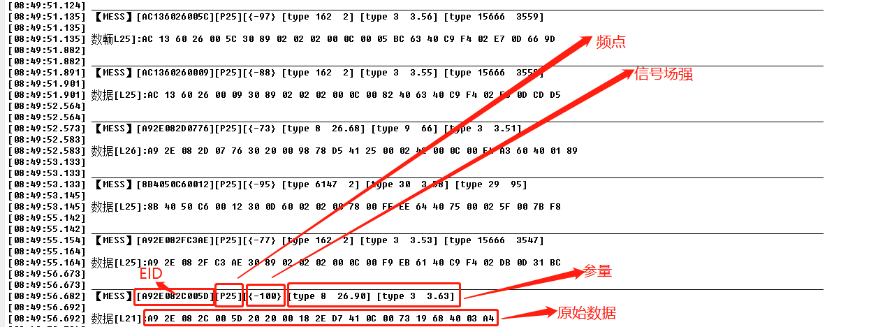

数据解析结果说明



▲ 操作命令清单

操作顺序

串口侧指令

操作

1

RESET/reset

复位监控,确认串口正常,读取模块信息

2

L0/l0

清空白名单列表

3

L1/l1

添加白名单

4

L2/l2

删除白名单

5

L3/l3

读取白名单列表

6

P/p

选择频点

7

M0/m0

监听所有传感器

8

M1/m1

监听白名单传感器

说明1:如果串口接收到错误指令,则回复“Check input command ???”

说明2:指令中的“/”是或的意思,比如RESET/reset 是指输入RESET或则reset指令都有效。



▲ 操作命令说明

1. RESET/reset                                                //串口发送

2.4G监控设备,HW=1.0,FW=202207012,ARFCN=25                 //模块回复自身信息

2. L0/l0                                                     //串口发送

[清空白名单列表]                                          //模块回复清空白名单列表

3. L12A92E082D0831A92E10DF1011                               //串口发送

[添加白名单]

[白名单列表][002]

001,A92E082D0831

002,A92E10DF1011                                          //模块回复添加白名单

4. L21A92E10DF1011                                           //串口发送

[删除白名单]

[白名单列表][001]

001,A92E082D0831                                          //模块回复删除白名单

5. L3/l3                                                     //串口发送

[读取白名单列表]

[白名单列表][001]

001,A92E082D0831                                          //模块回复读取白名单列表

6. P25/p25                                                   //串口发送

[切换至 25号频点]                                        //模块回复切换频点

7. M0/m0                                                    //串口发送

[监听所有传感器]                                         //模块回复监听所有传感器

8. M1/m1                                                    //串口发送

[监听白名单传感器]                                       //模块回复监听白名单传感器

9. 发送错误指令例如“ABC”                                  //串口发送

ABC  Check input command ???                              //模块回复错误指令及检查指令



注意事项:

如数据显示异常,请检查以下配置。

1、注意串口打开是否正确。

2、注意信道频点选择是否正确。

3、注意检查天线是否接牢。
